光交箱智能锁解决方案

时间: 2021-03-03
1.解决痛点
光缆交接箱是ODN网络中的非常重要的无源配线设施,一般作为馈线光缆和配线光缆的划分点,数量多并且过于分散,大多数分布在户外,对光交箱的巡检是运营商日常工作中十分重要的部分,并且此工作量十分巨大。目前大部分的光交箱使用的还是传统的机械式门锁管控,不易操作。汇珏智能针对以上行业痛点研发出光交箱智能锁。解决机械锁管理困难,开关锁无权限管控,可通开通配以及使用繁琐等问题,实现ODN安防管理上的技术创新、暗哑资源信息化,提高管理效率,同时也可以作为智能ODN的补充和优化,进一步保证ODN健康运营,为FTH发展保驾护航。
2.方案详情

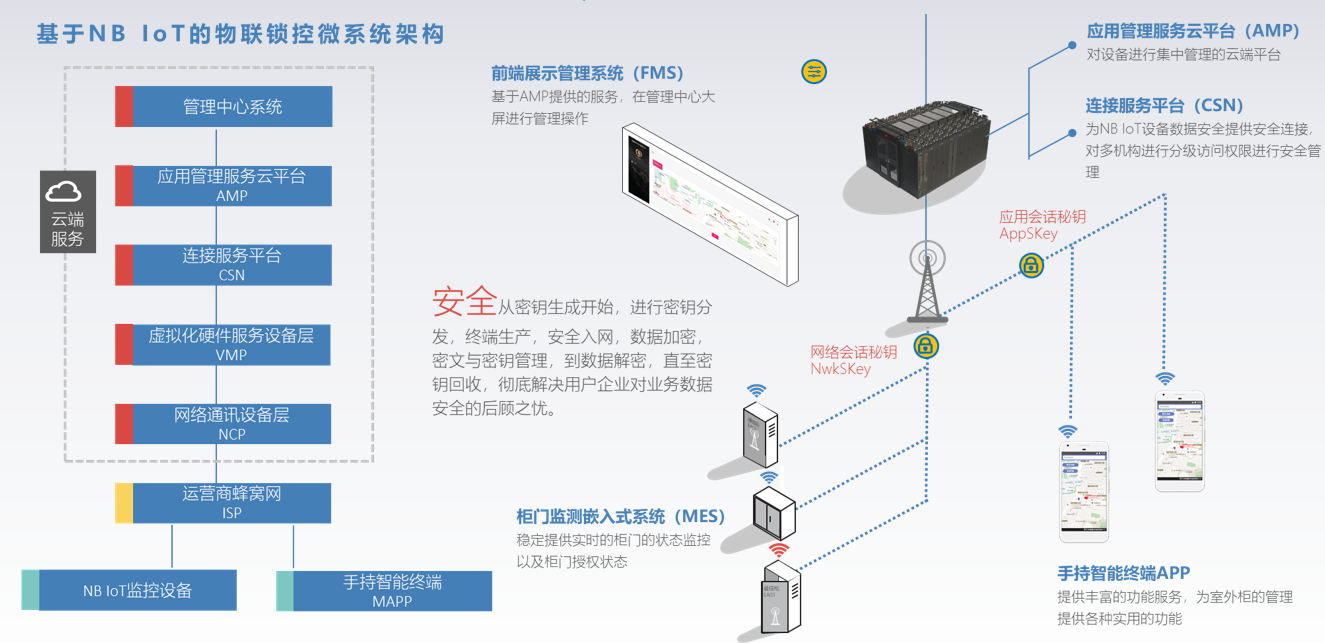

2.1系统架构

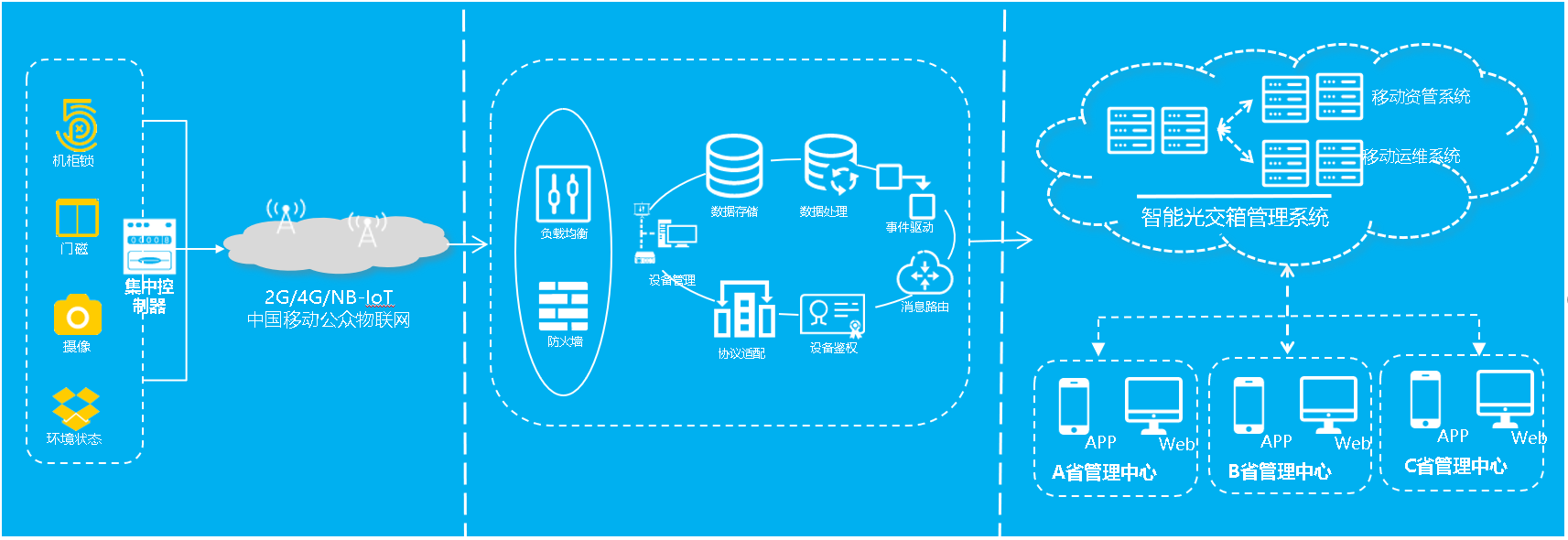

光交箱系统构成:系统整体架构分为采集控制层、通信处理层、应用层。


采集控制层通过前端传感控制设备采集光交箱门锁、图像、环境状态数据,接收开锁控制指令,执行多种形式的智能开锁操作;
通信处理层部署了系统服务器环境、系统通信处理软件服务、数据存储服务等,保障与前端数据的交互及存储;
应用层实现系统应用部署、平台对接、系统应用、系统管理。

2.2方案介绍

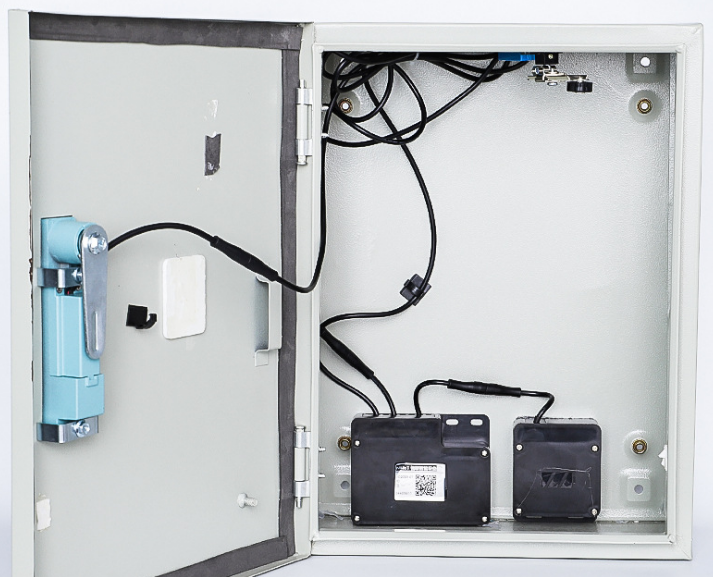

♦ 中央控制盒有效的将电源、定位传感器、NB信号传输模块、水浸传感器、温度传感器等集成起来。向外集成一根线与智能锁连接。
♦ 解决哑资源无法管理问题
♦ 解决户外设备管理效率低下的问题
♦ 解决室外设备批量巡检困难的问题
♦ 手机APP支持导航功能
♦ 7*24小时巡检,异常情况及时上报(撬锁、撬门、水淹等)
♦ 利用NB信号传输,解决因地区偏远信号弱的问题



当智能锁系统已经失效,无法激活开启等紧急情况发生时。通过授权的蓝牙钥匙供电,在紧急情况下绕开现有控制体系开锁。
2.3相关参数

组件名称 参数名称 标准值
智能光交锁
工作温度  -40℃~80℃
工作湿度 ≤90%
工作电压 DC3.6V左右
防水防尘等级 满足IP65,适用与室内外所有箱体

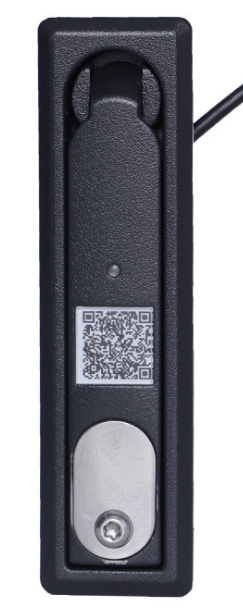

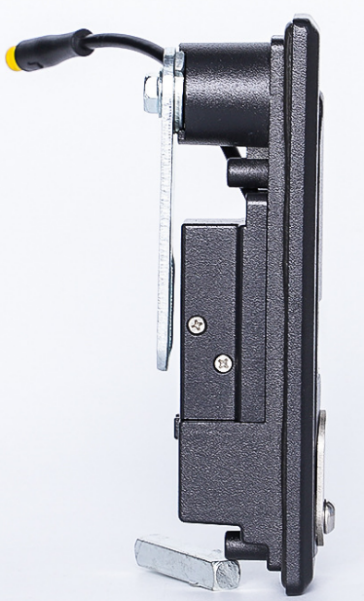

锁形态 手柄锁,长条形
锁材质 锌合金基座、手柄,不锈钢钢栓

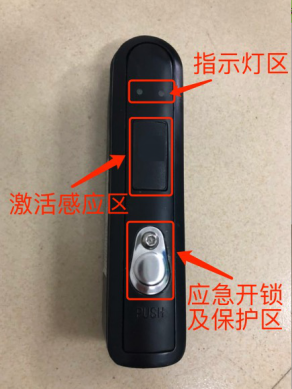

锁示意图 锁示意图如左侧图所示,在锁体上明确展示区包括:
1.指示灯区;
2.激活感应区;
3.应急开锁及保护区;
NB-IoT控制器 工作温度  -40℃~80℃
工作湿度 ≤90%
工作电压 DC3.6V
静态工作电流 ≤40uA
暂态工作电流 ≤320mA
壳体材质 PC材质
防护等级 IP67
外接传感器(可选) 温度传感器、湿度传感器
支持控制1-2个门 一拖一设备:支持一个NB控制器控制一个光交门;
一拖二设备:支持一个NB控制器控制两个光交门;
可扩展性:控制器可增加控制的锁具数量。
信号传输方式 采用NB-IoT传输,且通过中国电信开发者平台认证


控制器电池 工作温度 -40℃~80℃
工作湿度 ≤90%
电池材质 锂亚电池
电池型号 能量型电池+超级电容
参考型号:ER34615+1550超级电容或同类产品
电池尺寸 长*宽:65mm*55mm*(1±5%)
电池布局 外置独立电池盒
电池容量 ≥19000mAh
电池使用寿命 时长>3年或开锁次数>5000次
电池更换方式 插拔式直接更换,防水型接口


门磁(弹簧式)
最大电流 3A
防护等级 IP62
动作力 0.4~0.9N
动作行程 3-6度
操作形式 摇臂式行程开关、铰链滚轮中杠杆型

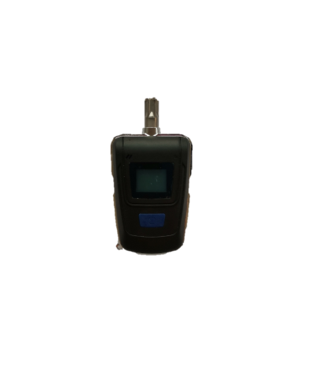

应急钥匙
钥匙方式 蓝牙钥匙
开锁记录 可存储开锁记录,不小于6000条
工作电压范围 内置电池供电,microUSB充电
工作温度 -30℃~70℃
工作湿度 ≤80% RH

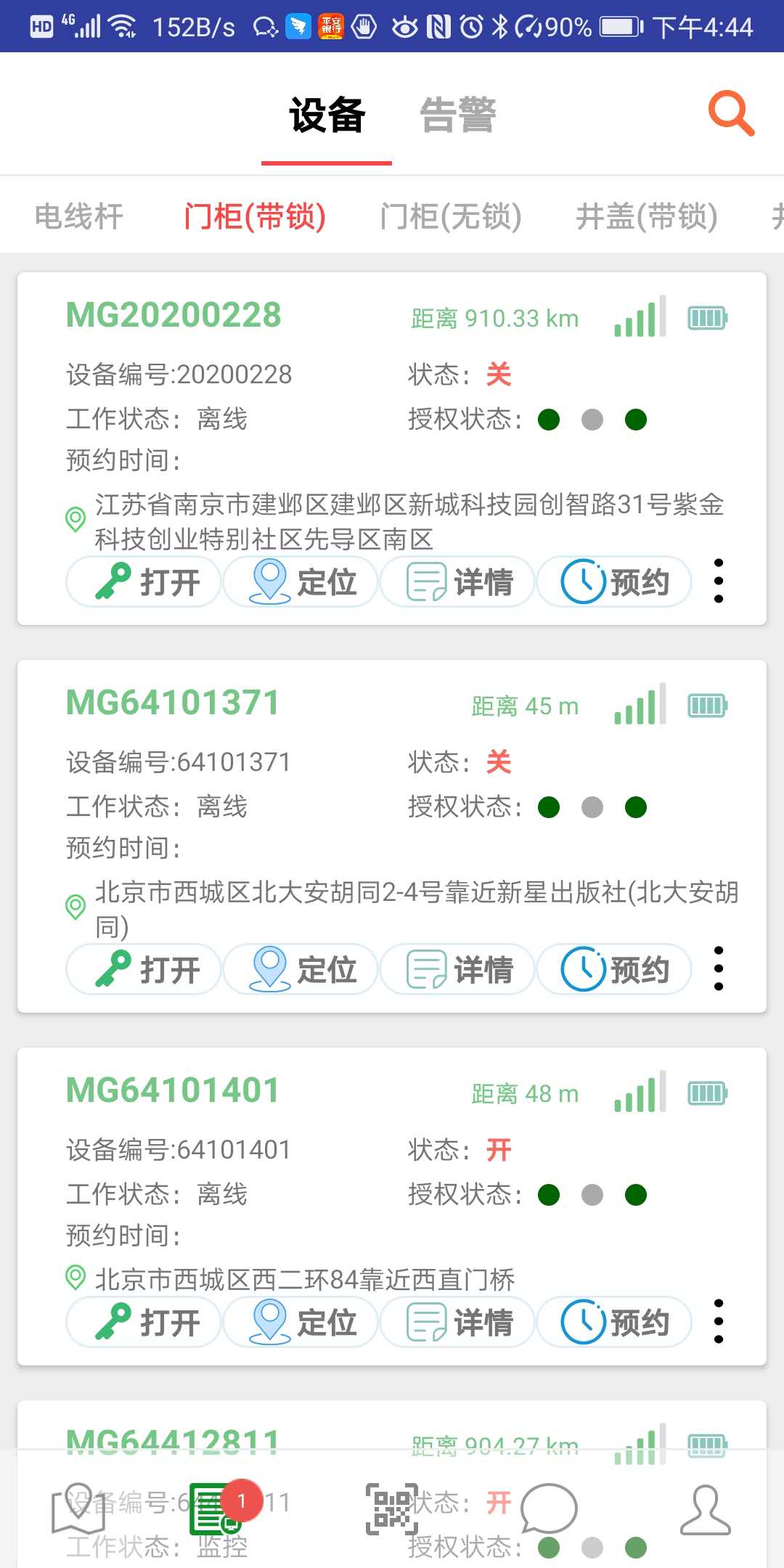

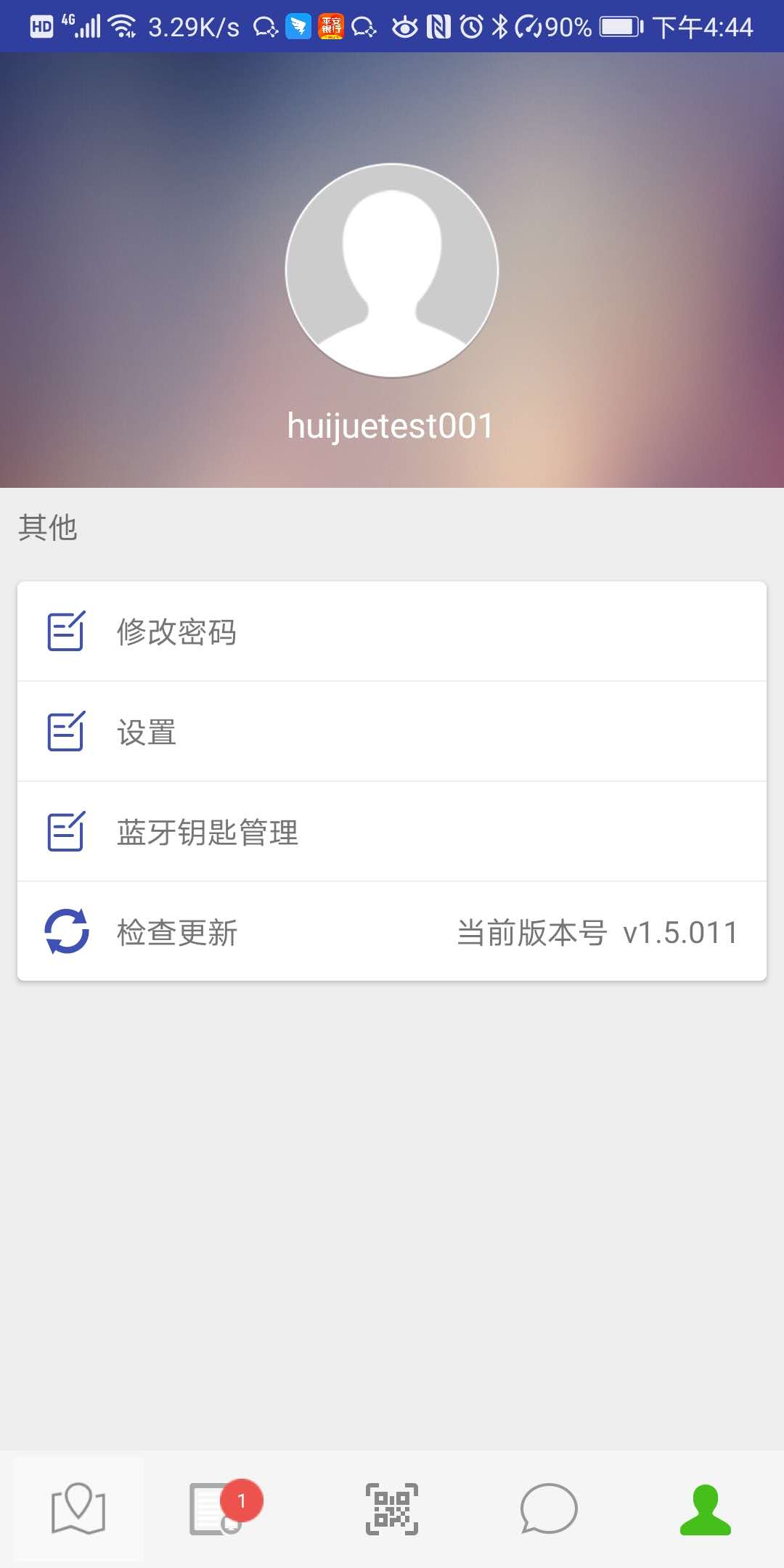

2.5手机app


♦ 待办事项汇总功能
♦ 设备异常一览功能
♦ 设备告警处理功能
♦ 设备告警一览功能
♦ 工单派发处理功能
♦ 批复相关事项功能

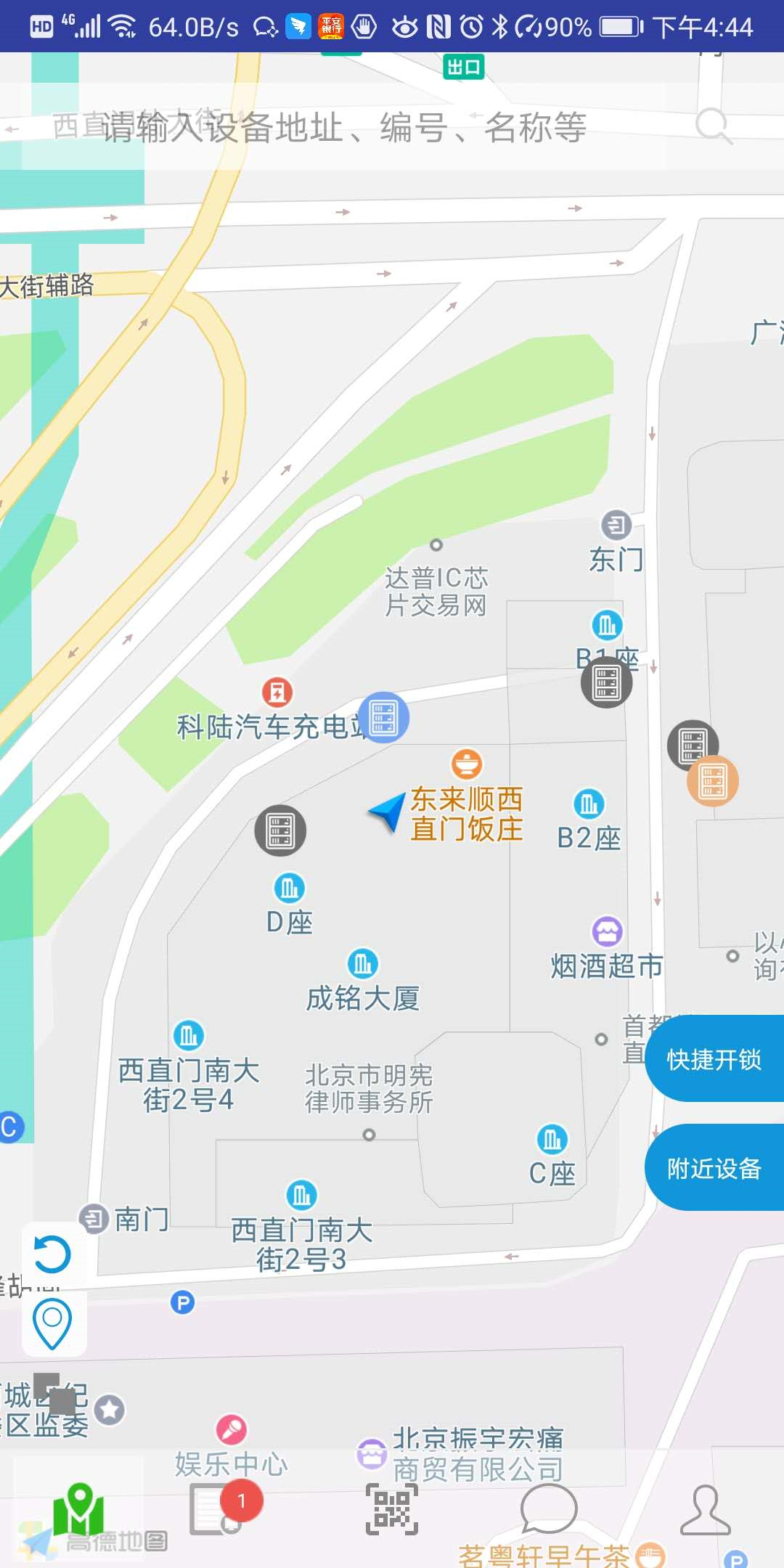

♦ 箱体定位导航功能
♦ 实时开锁权限申请功能
♦ 箱体详细信息查看功能

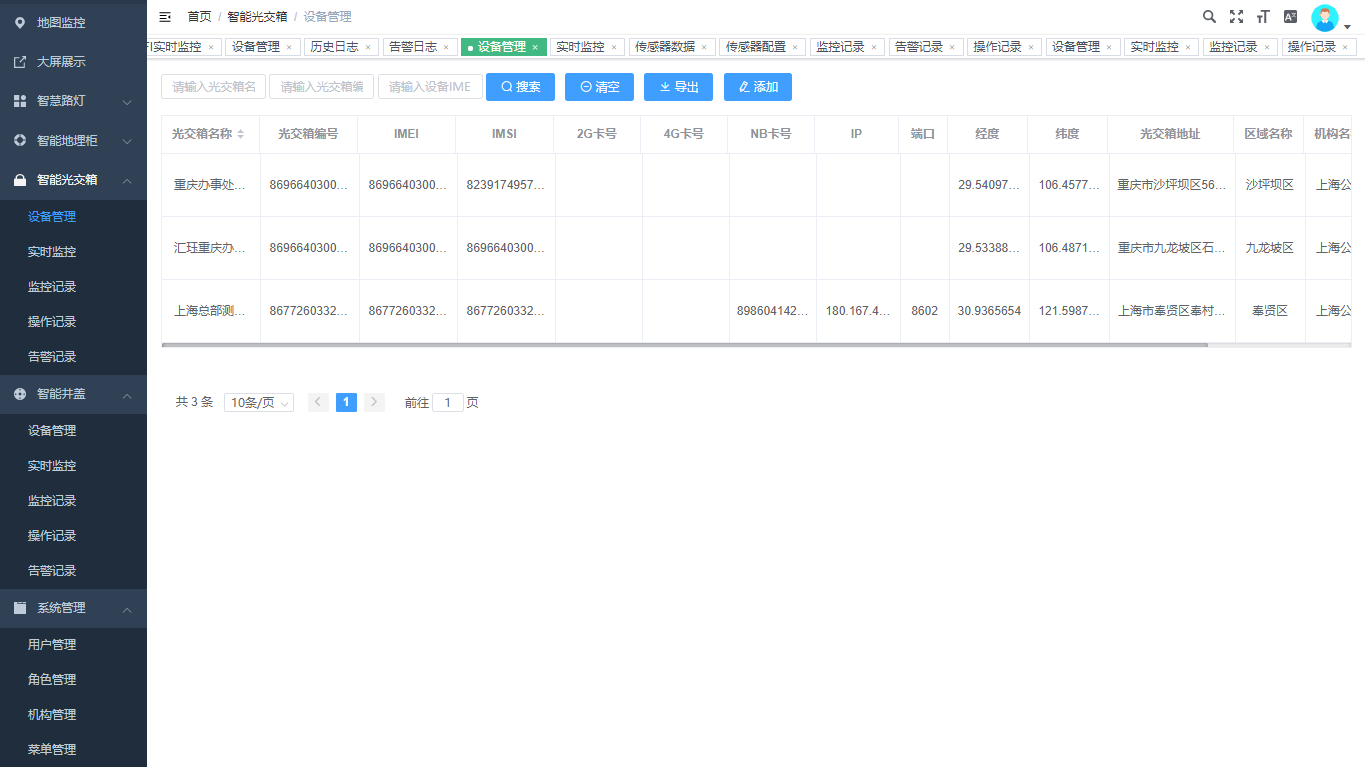

2.4平台展示
♦ 日志管理功能
♦ 用户管理功能
♦ 报警管理功能
♦ 工单统计派发功能
♦ 操作日志记录功能
♦ 门柜状态监测功能
♦ 开锁权限审批功能
♦ 门柜列表信息展示功能
